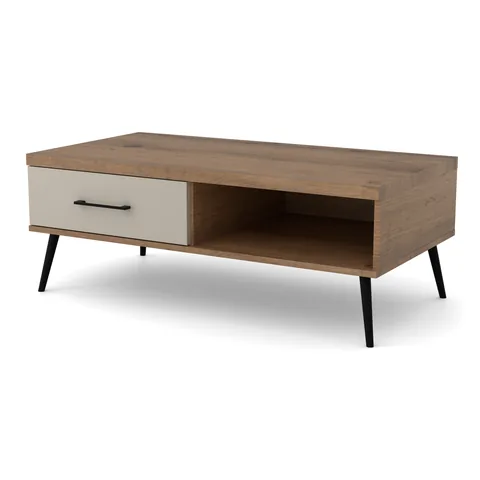

Jak złożyć ławę? Instrukcja montażu krok po kroku
Na przykładzie projektu Ława 120 z szufladą i półką dolną. Twój mebel dostaje własną instrukcję — liczba kroków, płyt i okuć zależy od projektu. Powstaje od razu, także dla mebla zmienionego na wymiar: jako animacja 3D z lektorem w przeglądarce telefonu (link i kod QR w mailu i w paczce) i jako PDF.
Zanim zaczniesz
Narzędzia: śrubokręt krzyżakowy, młotek, kluczyk imbusowy 4 mm (jest w komplecie).
Okucia w woreczkach: konfirmaty (6 szt.), mimośrody (58 szt.), trzpienie (58 szt.), kołki (46 szt.), wkręty (24 szt.), uchwyty (1 szt.), prowadnice (2 szt.).
Instrukcja 3D w przeglądarceKrok 0. Przygotowanie montażu
Rozpakuj paczki. Formatki to płyty, z których złożysz mebel. Rozłóż je płasko na kocu albo na kartonie. Policz je – powinno być ich 17. Porównaj je z listą i odhacz każdą. Obejrzyj krawędzie i powierzchnie: czy nie ma rys, odprysków ani wgnieceń. Posegreguj okucia z woreczków na kupki: konfirmaty, mimośrody, trzpienie, kołki, wkręty, uchwyty, prowadnice. Woreczków jest 9. Uwaga: gdy czegoś brakuje albo coś jest uszkodzone, zrób zdjęcie i napisz do sklepu przed montażem.
Krok 1. Rozłącz prowadnice
Prowadnica szuflady ma trzy części. Szeroką szynę przykręcisz do boku szafki. Środkowa szyna z kulkami zostaje w szerokiej. Wąską szynę z czarnym języczkiem przykręcisz do boczku szuflady. Rozłącz każdą prowadnicę (2 szt.). Wysuń ją do oporu – zatrzyma ją czarny języczek. Naciśnij języczek w kierunku strzałki na rysunku – na lewej prowadnicy w dół, na prawej w górę – i trzymając go, wyciągnij wąską szynę. Odłóż wąskie szyny na bok, do szuflad. Przy przykręcaniu szerokiej szyny wysuń lekko środkową, o około 30 mm. W jej okienkach pojawią się otwory na wkręty. Każdą szynę przykręcisz trzema wkrętami 4x16. Przedni i tylny idą w nawiercone otwory, środkowy wkręcasz bez nawiertu – to dodatkowe wzmocnienie.
Krok 2. Przygotuj pierwszy bok
Szeroką szynę przykręcisz teraz do boku, przodem szyny do przodu boku. Bok to pionowa ścianka szafki. Trzpień to metalowa śruba z główką, którą chwyta mimośród. Kołek to drewniany kołeczek, który ustawia płyty równo. Czoło to wąska krawędź płyty. Wkręć trzpienie do oporu w małe otwory Ø5. Wbij kołki w czoła. Od strony komory przykręć szerokie szyny prowadnic. Szeroką szynę przykładasz razem ze środkową. Wysuń środkową lekko, o około 30 mm, aż w jej okienkach zobaczysz otwory. Przez nie wkręcasz wkręty 4x16. Każdą szynę przykręć trzema wkrętami 4x16. Przedni i tylny wkręć w nawiercone otwory. Środkowy wkręć bez nawiertu, w otwór około 154 mm od przodu szyny – to dodatkowe wzmocnienie. Szyna przy przedniej krawędzi boku (strzałka PRZÓD SZAFKI).
Okucia: trzpień mimośrodu ×9, kołek drewniany ×2, szyna szeroka lewa (na bok) ×1, wkręt 4x16 ×3. Narzędzia: śrubokręt krzyżakowy, młotek.
Krok 3. Przygotuj drugi bok
Wkręć trzpienie do oporu w małe otwory Ø5. Wbij kołki w czoła. Od strony komory przykręć szerokie szyny prowadnic. Rysunek pokazuje obie strony boku – dolny widok to druga strona. Gdy skończysz pierwszą stronę, odwróć bok na drugą stronę – otworami do góry – i uzbrój drugą stronę. Szyna przy przedniej krawędzi boku (strzałka PRZÓD SZAFKI).
Okucia: trzpień mimośrodu ×18, kołek drewniany ×2, szyna szeroka prawa (na bok) ×1, wkręt 4x16 ×3. Narzędzia: śrubokręt krzyżakowy, młotek.
Krok 4. Przygotuj trzeci bok
Wkręć trzpienie do oporu w małe otwory Ø5. Wbij kołki w czoła.
Okucia: trzpień mimośrodu ×9, kołek drewniany ×2. Narzędzia: śrubokręt krzyżakowy, młotek.
Krok 5. Przygotuj wieńce
Odwróć wieniec dolny na drugą stronę i połóż na kocu otworami do góry – okucia wkładasz od góry. Wieńce to dolne i górne płyty szafki. Mimośród to metalowy krążek-zamek – gdy go obrócisz, ściąga dwie płyty. Wkręć trzpienie do oporu w małe otwory Ø5. Wbij kołki w czoła. Wciśnij mimośrody w duże otwory, trójkątem w stronę czoła.
Okucia: mimośród ×6, trzpień mimośrodu ×3, kołek drewniany ×4. Narzędzia: młotek, śrubokręt krzyżakowy.
Krok 6. Przygotuj plecy
Plecy z płyty to sztywna tylna ścianka. Wbij kołki i wciśnij mimośrody we wszystkie cztery czoła. Tak samo przygotuj wszystkie plecy – razem 2.
Okucia: mimośród ×10, kołek drewniany ×8. Narzędzia: młotek, śrubokręt krzyżakowy.
Krok 7. Przygotuj listwy pod blatem
Listwy pod blatem zastępują wieniec górny – w każdym module jest przednia i tylna. Wbij kołki w czoła i wciśnij mimośrody od spodu. Tak samo przygotuj wszystkie listwy – razem 4.
Okucia: mimośród ×8, kołek drewniany ×4. Narzędzia: młotek, śrubokręt krzyżakowy.
Krok 8. Złóż pierwszy moduł
Najpierw złóż na kocu ramę: wsuń wieniec dolny i listwę tylną pod blatem na kołki w czołach pleców i dokręć mimośrody – rama z pleców i płyt jest sztywna (rysunek 1). Składaj na leżąco, na kocu. Połóż pierwszy bok płasko, wnętrzem do góry – na leżącym boku nic się nie przewróci i nie wyrwie mimośrodów. Płyty wsuwasz w niego z góry, na kołki i trzpienie. Wsuń ramę z góry na leżący bok. Potem wsuń listwę przednią pod blatem. Nałóż drugi bok z góry na czoła płyt. Dokręć wszystkie mimośrody – te od przodu (plecy) dokręcisz po postawieniu mebla.
Narzędzia: śrubokręt krzyżakowy.
Krok 9. Złóż drugi moduł
Ten moduł złóż najpierw osobno, na kocu. Złóż ramę: wsuń wieniec dolny i listwę tylną pod blatem na kołki w czołach pleców i dokręć mimośrody – rama z pleców i płyt jest sztywna. Potem włóż listwę przednią pod blatem, nałóż na ramę trzeci bok (rysunek 2). Na koniec podnieś cały moduł i nałóż go z góry na drugi bok leżącego korpusu – kołki i trzpienie wejdą w jego otwory. Dokręć wszystkie mimośrody – te od przodu (plecy) dokręcisz po postawieniu mebla.
Narzędzia: śrubokręt krzyżakowy.
Krok 10. Postaw mebel
Plecy usztywniły korpus, więc teraz postaw mebel. Zrób to we dwie osoby. Mebel leży na boku. Chwyć za górny bok i obróć mebel, aż stanie na spodzie. Dolna krawędź leżącego boku niech zostanie na kocu, nie przesuwaj jej po podłodze. Od teraz pracujesz przy stojącym meblu: półki, szuflady, drzwi i uchwyty. Teraz, zanim założysz szuflady i drzwi, dokręć od przodu mimośrody pleców.
Krok 11. Połóż blat
W górnych czołach boków są już wbite kołki ustalające. Połóż blat na boki i listwy, otworami od spodu na kołki. Wyrównaj go z bokami. Przykręcisz go od spodu w następnym kroku. Najlepiej zrób to we dwie osoby.
Narzędzia: śrubokręt krzyżakowy.
Krok 12. Przykręć blat od spodu
Blat przykręć od spodu wkrętami 4x30 – w woreczku jest ich 12. Wkręcaj je od wnętrza szafki, od dołu, przez otwory w listwach, w górę w blat. Wkręt ma 30 mm, więc przejdzie przez listwę i wejdzie w blat. Nie przebije go na wierzch.
Okucia: wkręt 4x30 ×12. Narzędzia: śrubokręt krzyżakowy.
Krok 13. Przygotuj skrzynię szuflady
Odwróć bok szuflady lewy i dno szuflady na drugą stronę i połóż na kocu otworami do góry – okucia wkładasz od góry. Skrzynia szuflady to boczki, czyli boczne ścianki, oraz tył i dno. W boczki i dno wbij kołki i wciśnij mimośrody, trójkątem w stronę czoła z otworem na trzpień. W tył wkręć trzpienie.
Okucia: mimośród ×10, trzpień mimośrodu ×4, kołek drewniany ×8. Narzędzia: młotek, śrubokręt krzyżakowy.
Krok 14. Przykręć szyny do szuflady
Szyny przykręć teraz, zanim złożysz skrzynię – boczek leży płasko i łatwiej wkręcić wkręty. Połóż boczek zewnętrzną stroną do góry. Przyłóż wąską szynę, zaczepem do tyłu, i przykręć ją wkrętami 4x16. Lewa szyna idzie na lewy boczek, prawa na prawy. Szerokie szyny są już przykręcone do boków szafki. Każdą szynę przykręć trzema wkrętami 4x16. Przedni i tylny wkręć w nawiercone otwory. Środkowy wkręć bez nawiertu, w otwór około 252 mm od przodu szyny – to dodatkowe wzmocnienie. Szyna przy przedniej krawędzi boku (strzałka PRZÓD SZAFKI).
Okucia: szyna wąska lewa (na boczek) ×1, szyna wąska prawa (na boczek) ×1, wkręt 4x16 ×6. Narzędzia: śrubokręt krzyżakowy.
Krok 15. Złóż skrzynię szuflady
Boczki mają już szyny. Wsuń tył między boczki i dokręć mimośrody. Dno przykręć konfirmatami przez boczki i tył – dołączonym kluczykiem imbusowym 4 mm.
Okucia: konfirmat 7x50 ×6. Narzędzia: kluczyk imbusowy 4 mm (jest w komplecie).
Krok 16. Przygotuj fronty szuflad
Połóż front szuflady na kocu, ładną stroną w dół. Od wewnętrznej strony frontu wkręć trzpienie do oporu w otwory Ø5. Tak samo przygotuj wszystkie fronty szuflad.
Okucia: trzpień mimośrodu ×6. Narzędzia: śrubokręt krzyżakowy.
Krok 17. Nasuń front na szufladę
Nasuń przygotowany front prosto na skrzynię szuflady. Trzpienie frontu wchodzą w mimośrody boczków i dna, a kołki boczków w otwory frontu. Dociśnij front równo do boczków. Jeszcze nic nie dokręcaj.
Krok 18. Dokręć front szuflady
Dokręć wszystkie mimośrody w boczkach i w dnie śrubokrętem krzyżakowym. Kręć w prawo, zgodnie ze wskazówkami zegara, aż front mocno dociągnie się do skrzyni. Uwaga: nie pomiń żadnego mimośrodu – przy luźnym front odpadnie.
Narzędzia: śrubokręt krzyżakowy.
Krok 19. Wsuń szuflady
Na bokach szafki są już szerokie szyny, a na boczkach szuflad – wąskie. Wysuń do przodu środkową część szerokiej szyny. Ustaw szufladę na wprost komory, wąskie szyny na wysokości szerokich. Wsuń wąskie szyny w środkowe części. Wsuwaj szufladę równo, lewą i prawą stroną naraz. Krzywo wsunięta idzie z oporem. Na końcu dopchnij szufladę do oporu, aż wąska szyna zatrzaśnie się w środkowej – usłyszysz kliknięcie.
Krok 20. Przykręć uchwyty
Uchwyty przykręć na końcu, gdy drzwi wiszą na zawiasach, a szuflady są wsunięte. Otwórz drzwi i wysuń szuflady. Przyłóż uchwyt do frontu z zewnątrz. Śruby z kompletu uchwytu wkręcaj od tyłu frontu, od wnętrza szafki, przez otwory we froncie w uchwyt. Na zawieszonych drzwiach od razu widać, czy uchwyty są w jednej linii.
Okucia: uchwyt ×1, wkręt / śruba uchwytu (w komplecie z uchwytem) ×2. Narzędzia: śrubokręt krzyżakowy.
